Los valores binarios se representan mediante dos amplitudes diferentes de la portadora, manteniendo la frecuencia y la fase constantes. En esta técnica de modulación, es normal que una de las amplitudes sea cero; es decir, se utiliza la presencia o ausencia de la portadora. La modulación ASK también es usada para transmitir datos digitales sobre la fibra óptica donde el valor binario 1 es representado por un pulso corto de luz y el valor binario 0 por la ausencia de luz.
Modulación por desplazamiento de frecuencia (FSK)
Los valores binarios se representan por dos frecuencias próximas a la portadora, manteniendo la amplitud y la fase constantes. Este método es menos sensible a errores que la modulación por desplazamiento de amplitud ASK. Se utiliza para transmisiones de teléfono a altas frecuencias, y para LAN's con cables coaxiales.

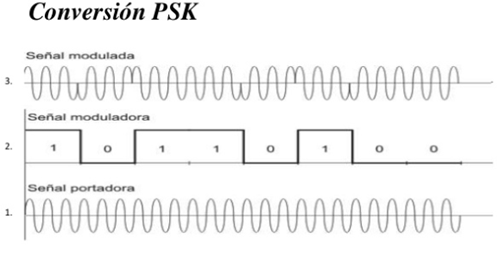

Modulación por desplazamiento de fase (PSK)
Este tipo de modulación se basa en el desplazamiento de la fase de la señal portadora manteniendo la amplitud y la frecuencia. Cuando hay un cambio de digito se produce un desplazamiento de la fase; por ejemplo, la mitad del periodo de la portadora. Hay diversas variantes de la modulación PSK. La modulación PSK diferencial aplica un desplazamiento en fase de ð (180º) y relativo a la fase correspondiente al último símbolo transmitido, en lugar de ser relativo a algún valor constante de referencia. Empleando este sistema se garantizan las transiciones o cambios de fase en cada bit, lo que facilita la sincronización del reloj del receptor. Existen varias variaciones de este tipo de modulación donde se utilizan varios ángulos de fase, haciendo posible codificar más de un bit en cada intervalo de tiempo.
Modulación de amplitud en cuadratura (QAM)
La modulación QAM consiste en modular por desplazamiento en amplitud (ASK) de forma independiente, dos señales portadoras que tienen la misma frecuencia pero que están desfasadas entre si 90º. La señal modulada QAM es el resultado de sumar ambas señales ASK. Permite codificar varios dígitos en cada intervalo de tiempo dependiendo del número de estados posibles. Se utiliza para la transmisión de datos a alta velocidad por canales con ancho de banda restringido.
